Drewno klejone w konstrukcji: co potrafi i gdzie są granice
Belki z drewna klejonego przekrywają dziś hale, szkoły i baseny, a w domach pozwalają zrobić otwarte wnętrza bez stalowych podciągów. To materiał z ogromnymi możliwościami, ale też z granicami, które trzeba znać, zanim narysuje się pierwszą oś.
Pierwszy raz naprawdę zachwyciłam się drewnem klejonym na budowie hali, którą projektowaliśmy dla klienta z branży handlowej. Konstrukcja stała już, dachu jeszcze nie było. Ciepłe, jasne belki o rozpiętości kilkudziesięciu metrów, ułożone w równym rytmie, a między nimi niebo. Stal w takim miejscu wygląda jak rusztowanie. Drewno wygląda jak architektura, zanim jeszcze architektura powstała.
Od tamtej pory drewno klejone pojawiło się w wielu projektach, przy których pracowałam lub które konsultowałam. Nauczyłam się też, że to materiał wymagający. Nie trudny, ale wymagający konsekwencji na każdym etapie.
Czym jest drewno klejone
Drewno klejone warstwowo powstaje z desek lub lameli, najczęściej świerkowych, suszonych, strugowanych, sortowanych wytrzymałościowo i sklejanych ze sobą w pakiety. Z takich pakietów wycina się belki i słupy o przekrojach i długościach nieosiągalnych dla drewna litego. Można też formować elementy łukowe i o zmiennym przekroju.
Klejenie ma kilka konsekwencji. Po pierwsze, wady naturalne drewna, jak sęki czy pęknięcia, rozkładają się na wiele warstw, więc element jest bardziej przewidywalny niż belka lita. Po drugie, drewno jest wysuszone przed sklejeniem, co ogranicza skurcz, pękanie i skręcanie w budynku. Po trzecie, produkcja przemysłowa pozwala dokładnie określić klasę wytrzymałości, a więc liczyć konstrukcję na konkretnych parametrach.
Obok belek klejonych warstwowo coraz częściej używa się drewna klejonego krzyżowo, czyli płyt CLT, z których buduje się ściany i stropy całych budynków. To pokrewny, ale inny system i zasługuje na osobny tekst.
Co potrafi
Duże rozpiętości. Dźwigary z drewna klejonego przekrywają hale sportowe, baseny, magazyny i obiekty handlowe bez podpór pośrednich. W domu jednorodzinnym pozwalają zrobić otwartą strefę dzienną bez stalowego podciągu, którego zwykle nikt nie chce widzieć.
Dobrą relację wytrzymałości do ciężaru. Konstrukcja drewniana jest lżejsza od stalowej czy żelbetowej o podobnej nośności. Mniejszy ciężar oznacza mniejsze fundamenty i łatwiejszy montaż, a przy nadbudowach istniejących budynków bywa jedynym rozwiązaniem, na które pozwala stara konstrukcja.
Szybki montaż. Elementy przyjeżdżają na budowę gotowe, docięte, z otworami pod łączniki. Montaż przypomina składanie precyzyjnego zestawu, a nie wznoszenie budynku na mokro.
Jakość wnętrza. Odsłonięte drewno wprowadza do przestrzeni ciepło, fakturę i zapach, zwłaszcza w pierwszych latach. W obiektach publicznych, szkołach czy przedszkolach ludzie odbierają takie wnętrza jako przyjazne, co trudno zmierzyć, ale łatwo zauważyć.
Połączenia to połowa projektu
W konstrukcjach z drewna klejonego najwięcej dzieje się w węzłach. Belka sama w sobie jest prosta. To, jak opiera się na słupie, jak łączy się z inną belką, jak przenosi siły na fundament, decyduje o bezpieczeństwie, kosztach i wyglądzie.

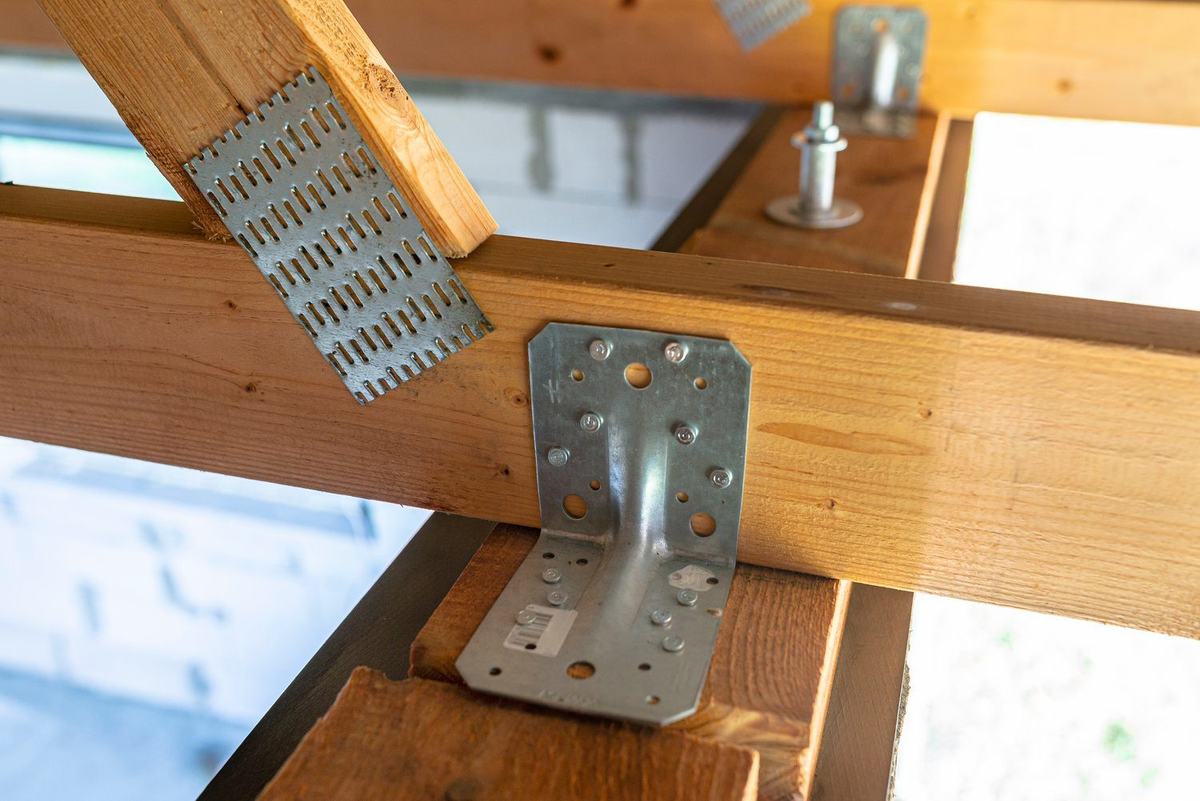

Współczesne połączenia wykorzystują stal: blachy wpuszczane w nacięcia, sworznie, śruby, wkręty samowiercące, specjalne złącza ukryte. Dobrze zaprojektowany węzeł jest elegancki i czytelny. Źle zaprojektowany to plątanina kątowników i śrub, którą potem próbuje się zasłonić.
Z doświadczenia pracowni wynika jedna rada: węzły trzeba rysować razem z konstruktorem na etapie koncepcji, a nie zostawiać je producentowi. Jeśli architekt chce, żeby połączenia były ukryte, trzeba to zaplanować, bo ukryte połączenia wymagają większych przekrojów i dokładniejszej obróbki.
Granica pierwsza: wilgoć
Drewno klejone jest wysuszone i stabilne, ale pozostaje drewnem. Długotrwałe zawilgocenie oznacza pęcznienie, pękanie, a w skrajnych przypadkach rozwój grzybów. Dlatego najważniejsza zasada brzmi: konstrukcja drewniana powinna pracować w suchym środowisku albo być skutecznie chroniona przed wodą.
W praktyce oznacza to kilka rzeczy. Słupy nie powinny stać bezpośrednio na betonie ani w gruncie, tylko na stalowych stopach, które odsuwają je od podłoża. Końce belek wystających na zewnątrz trzeba osłonić daszkiem lub obróbką. Konstrukcję na budowie trzeba chronić przed deszczem, zanim zostanie zamknięta dachem. Widziałam belki, które przez miesiąc stały pod gołym niebem, bo opóźnił się montaż pokrycia. Ślady wody zostały na nich na zawsze.
Szczególną uwagę trzeba zwrócić na baseny i obiekty o wysokiej wilgotności. Drewno klejone sprawdza się w nich dobrze, czasem lepiej niż stal narażona na korozję, ale wymaga odpowiedniej klasy użytkowania, zabezpieczeń i sprawnej wentylacji.
Granica druga: ogień
Wśród inwestorów wciąż krąży przekonanie, że drewno jest niebezpieczne w pożarze. To prawda tylko częściowo. Drewno się pali, ale masywne elementy palą się powoli i w przewidywalny sposób. Na powierzchni tworzy się zwęglona warstwa, która izoluje wnętrze przekroju. Dzięki temu belka o odpowiednio dobranym przekroju zachowuje nośność przez wymagany czas.
Konstruktor może zaprojektować element z zapasem przekroju, który uwzględnia zwęglenie. Można też stosować powłoki ogniochronne lub osłony z płyt. Wymagania zależą od funkcji budynku i jego klasy odporności pożarowej, a decyzje w tym zakresie trzeba konsultować z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Nie zmienia to jednak faktu, że drewno klejone jest materiałem stosowanym w obiektach użyteczności publicznej, także dużych.
Granica trzecia: akustyka i drgania
Drewno jest lekkie, a lekkość ma swoją cenę. Stropy drewniane przenoszą dźwięki uderzeniowe łatwiej niż żelbetowe i są bardziej podatne na drgania. W domu jednorodzinnym bywa to akceptowalne. W budynku wielorodzinnym czy biurowym wymaga starannego projektu warstw podłogowych, sufitów i izolacji akustycznej.
Przy dużych rozpiętościach trzeba też sprawdzić ugięcia i drgania. Belka może być wystarczająco wytrzymała, a jednocześnie odczuwalnie sprężysta pod krokami. Konstruktorzy znają te zależności, ale architekt powinien wiedzieć, że smukłość na wizualizacji ma swoje granice.
Granica czwarta: ruch i czas
Nawet wysuszone drewno reaguje na zmiany wilgotności powietrza. Zimą, przy ogrzewaniu, oddaje wilgoć i lekko się kurczy, latem odrobinę pęcznieje. W belkach klejonych te ruchy są niewielkie, ale widoczne w detalach: na styku z tynkiem, przy przeszkleniach dochodzących do belki, w miejscach, gdzie drewno spotyka się ze stalą albo betonem.
Dlatego dobre detale zostawiają drewnu margines. Szczelina cienia między belką a sufitem, elastyczne uszczelnienie przy szybie, listwa zamiast sztywnego połączenia z tynkiem. Na pierwszy rzut oka to drobiazgi, ale bez nich po pierwszym sezonie grzewczym pojawiają się rysy i pęknięcia, które inwestor bierze za wadę konstrukcji. Drobne spękania na powierzchni belek też się zdarzają i zwykle nie mają wpływu na nośność. Uprzedźcie o tym klienta, zanim sam je zauważy.
Koszty, także te spoza kosztorysu
Drewno klejone nie jest najtańszym materiałem konstrukcyjnym. Przy prostych przekryciach stal bywa tańsza, a przy budynkach wielorodzinnych żelbet wciąż dominuje. Rachunek zmienia się, gdy liczy się czas montażu, lżejsze fundamenty i fakt, że odsłonięta konstrukcja zastępuje wykończenie sufitu.
Jest też koszt, który trudno wycenić: wrażenie przestrzeni. W porównaniu z betonem architektonicznym, o którym pisałam wcześniej, drewno jest bardziej wybaczające. Drobne przebarwienia i sęki nie są błędem, tylko cechą materiału. Wymaga za to więcej dbałości o wilgoć i detal połączeń.
Na co uważać przy zamówieniu
- Określ klasę wytrzymałości i klasę użytkowania zgodnie z projektem konstrukcji.
- Ustal klasę wyglądu, jeśli belki mają być widoczne. Inaczej wygląda element „przemysłowy”, inaczej ten do wnętrz reprezentacyjnych.
- Zaplanuj ochronę na czas transportu, składowania i montażu.
- Sprawdź, kto odpowiada za projekt węzłów: biuro konstrukcyjne czy producent.
- Zapytaj o wykończenie powierzchni: bejca, lakier, olej, czy drewno pozostaje surowe.
Przy tamtej hali z początku tekstu dwie belki przyjechały z otartym narożnikiem, bo przy rozładunku zabrakło przekładek między pakietami. Producent wymienił je bez dyskusji, ale montaż dachu przesunął się o tydzień. Od tamtej pory w każdym zamówieniu, które konsultuję, przekładki i sposób rozładunku są osobnym punktem.
